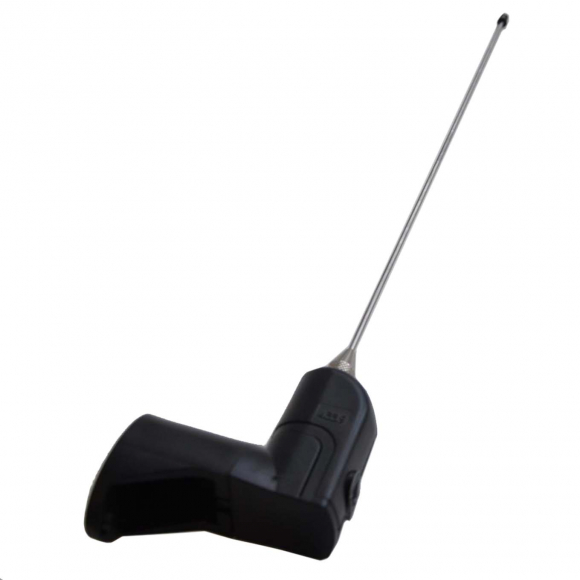

Антенна CAME TOP-A433N (арт. 1368) — внешняя направленная антенна 433.92 МГц для увеличения дальности и стабильности приёма сигнала от пультов дистанционного управления воротами и шлагбаумами. Подключается к встраиваемым и внешним радиоприёмникам CAME коаксиальным кабелем RG58 (кабель в комплект не входит). Имеет встроенный фильтр помех в виде напыления на плату. Устанавливается на стену или на сигнальную лампу CAME KLED/LKED24 через штатные пазы. Вес 97 г, страна производства — Италия.
Реальная дальность: в 1.5–2 раза больше, чем без антенны
По отзывам монтажников и покупателей антенна действительно повышает дальность приёма в полтора-два раза. В числах: с антенной уверенный приём достигает 50–150 м (зависит от прямой видимости и уровня помех), в условиях открытой местности без помех — до 300 м. Без антенны стандартная дальность встроенного приёмника CAME — около 30–50 м.
Универсальная по частоте: подходит для любых пультов 433.92 МГц
Антенна работает на физическом уровне — усиливает и фильтрует радиосигнал частоты 433.92 МГц вне зависимости от кодировки. Статический код (TOP, TAM), динамический (TWIN, ATOMO), роллинг-код — значения не имеет. Также совместима с любыми другими системами радиоуправления на частоте 433.92 МГц: Doorhan, Alutech, Nice, FAAC и другими брендами.
Честно: антенна помогает не всегда
Антенна усиливает сигнал и снижает помехи, но не устраняет их полностью. Из реальной практики монтажников: в зоне сильнейших наводок телецентра «Останкино» (Москва) антенна не помогла — источник помех просто слишком мощный. Если проблема в слабом сигнале пульта или экранировании (бетон, металл, угол здания) — антенна решит её. Если в месте установки работает мощный источник помех на частоте 433 МГц — результат может быть минимальным.
433.92 МГцЧастота
50–300 мДальность
RG58Кабель (не в компл.)
97 гВес
Стена / KLEDМонтаж
ИталияПроизводство
Комплектация
Антенна со встроенным фильтром

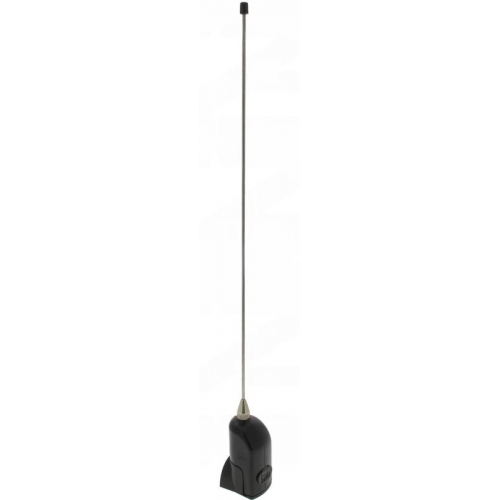

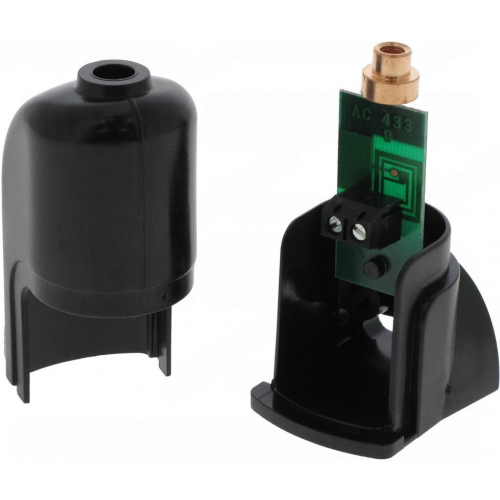

Штыревая антенна с напылённым на плату фильтром помех. Фильтр снижает уровень внешних электромагнитных наводок: от Wi-Fi роутеров, ЛЭП, ретрансляторов и прочих источников на близких частотах. Подключается к разъёму на плате управления или внешнем приёмнике коаксиальным кабелем RG58 (не входит в комплект).
Основной и вспомогательный кронштейны

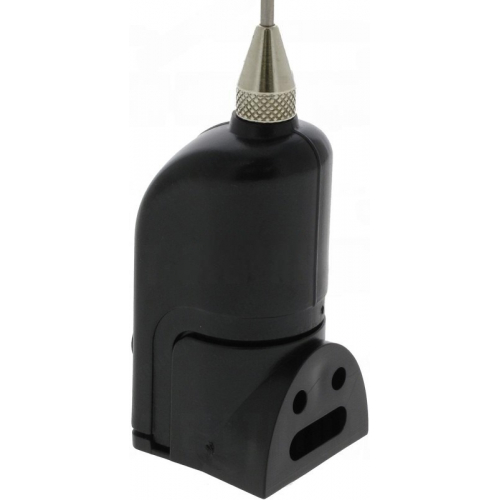

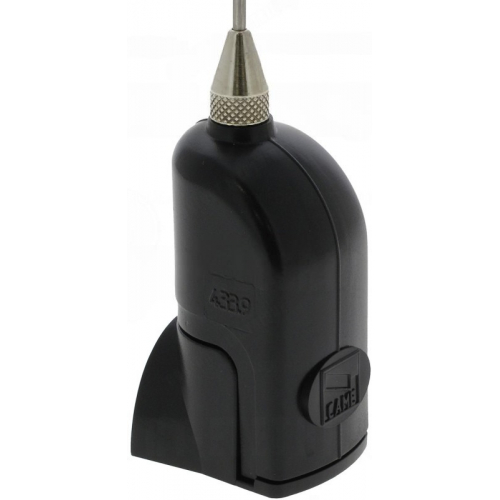

Основной кронштейн — для крепления штыря антенны. Вспомогательный кронштейн — для монтажа на вертикальную стену. Антенна также устанавливается в штатные пазы сигнальной лампы CAME KLED или LKED24 с правой или левой стороны. В комплекте 2 самореза.
Реальная дальность: что говорят монтажники
Дальность уверенного приёма с антенной TOP-A433N
50–100 м
Застройка, помехи, нет прямой видимости — типичный городской двор
100–150 м
Прямая видимость, умеренные помехи — загородный участок, парковка
до 300 м
Открытая местность, минимум помех — промзона, поле, трасса
Без внешней антенны стандартная дальность встроенного приёмника CAME составляет около 30–50 м. Установка TOP-A433N увеличивает дальность в 1.5–2 раза в реальных условиях. Точный результат зависит от места установки антенны, уровня помех и высоты монтажа.
Совместимые приёмники CAME
AF43S (001AF43S)
AF43RU (001AF43RU)
AF43SR (001AF43SR)
RE432 (001RE432)
RE432RC (001RE432RC)
RE432M (001RE432M)
Антенна подходит для любых приёмников и блоков управления с разъёмом под коаксиальный кабель RG58, работающих на частоте 433.92 МГц — в том числе других производителей.
Когда нужна внешняя антенна
Блок управления в металлическом шкафу
Металл экранирует встроенную антенну приёмника — внешняя антенна выводится за пределы шкафа.
Железобетонный забор или стена
Армированный бетон сильно поглощает радиосигнал 433 МГц — антенна размещается с лицевой стороны.
Wi-Fi, ЛЭП, ретрансляторы рядом
Встроенный фильтр антенны подавляет паразитные наводки и выделяет полезный сигнал.
Нужна большая дальность
Большие участки, широкие въезды, парковки — антенна увеличивает зону уверенного приёма до 150–300 м.
Угол здания между пультом и приёмником
Антенна выносится на угол или выше кровли — устраняет «мёртвые зоны».
Порядок установки
| 1 | Выбрать место установки: как можно выше над землёй, вдали от металлических конструкций и железобетона. Рекомендуется установка на сигнальную лампу CAME KLED или на стену рядом с воротами. |
| 2 | Закрепить основной кронштейн с помощью прилагаемых саморезов. Для монтажа на стену использовать вспомогательный кронштейн. |
| 3 | Установить штырь антенны в кронштейн вертикально. |
| 4 | Подключить антенну к разъёму на плате управления или внешнем приёмнике коаксиальным кабелем RG58 (приобретается отдельно). Длина кабеля — по необходимости. |
| 5 | Проверить качество приёма: нажать кнопку пульта с максимального расстояния и убедиться в устойчивом срабатывании. |
Технические характеристики
| Производитель | CAME S.p.A. (Италия) |
| Модель / артикул | TOP-A433N / 001TOP-A433N |
| Тип | Внешняя антенна радиоприёмника |
| Рабочая частота | 433.92 МГц |
| Совместимые кодировки пультов | Любые (статический, динамический, rolling code) — кодировка не влияет |
| Дальность уверенного приёма | 50–150 м (типовые условия); до 300 м (открытая местность) |
| Прирост дальности | В 1.5–2 раза по сравнению со встроенной антенной приёмника |
| Встроенный фильтр помех | Да (напыление на плату) |
| Тип кабеля подключения | Коаксиальный RG58 (в комплект не входит) |
| Варианты монтажа | На стену; на сигнальную лампу CAME KLED / LKED24 |
| Вес | 97 г |
| Совместимые приёмники CAME | AF43S, AF43RU, AF43SR, RE432, RE432RC, RE432M |
| Совместимость с другими брендами | Любые системы 433.92 МГц с разъёмом RG58 |
| Комплектация | Штырь антенны, основной кронштейн, вспомогательный кронштейн, 2 самореза, инструкция |
Преимущества CAME TOP-A433N
- Реальный прирост дальности в 1.5–2 раза — подтверждено отзывами монтажников: с антенной уверенный приём достигает 50–150 м вместо стандартных 30–50 м без неё.
- Работает с пультами любой кодировки — статический, динамический, rolling code — антенна усиливает физический сигнал 433.92 МГц вне зависимости от типа кодирования.
- Встроенный фильтр помех — напылённый на плату фильтр подавляет паразитные наводки от Wi-Fi, ЛЭП и ретрансляторов, улучшая качество приёма даже без увеличения дистанции.
- Универсальная совместимость — работает не только с приёмниками CAME, но и с любым оборудованием 433.92 МГц с разъёмом RG58: Doorhan, Alutech, Nice, FAAC и другими.
- Монтаж на сигнальную лампу CAME KLED — лампа уже имеет штатные пазы для антенны, не нужны дополнительные кронштейны или сверление стены.
- Решает проблему экранирования — если блок управления в металлическом шкафу, антенна выносится наружу и полностью снимает проблему экранирования корпусом.
- Оригинальное итальянское производство CAME — гарантированное качество и совместимость с линейкой оборудования CAME.
