Внешний радиоприёмник ФУРНИТЕХ GE-RCV1 — универсальное решение для дистанционного управления воротами, шлагбаумами и любой другой автоматикой с помощью пульта на 433.92 МГц со статическим кодом. Подключается параллельно к любому блоку управления через контакт внешнего управления (Open / Push / PS / 7 — у каждого производителя своя маркировка). Позволяет объединить управление несколькими системами разных производителей на одном пульте, а также восстановить управление приводом при утере родных пультов или неисправности встроенного приёмника. Память на 500 пультов, 4 независимых выхода, питание 12–24 В AC/DC.
Один пульт — несколько ворот разных производителей
GE-RCV1 подключается к контакту внешнего управления любого блока управления — у разных производителей он называется Open, Push, PS или просто «7». Достаточно на короткое время замкнуть этот вывод на минус питания — привод сработает так же, как от родного пульта. Подключите несколько таких приёмников к разным приводам (откатные ворота, шлагбаум, секционные ворота) и управляйте всеми с одного 4-кнопочного пульта ФУРНИТЕХ арт. RT-4: кнопка 1 — откатные ворота, кнопка 2 — шлагбаум, кнопка 3 — секционные ворота, кнопка 4 — калитка.
Параллельная работа: родной приёмник остаётся, GE-RCV1 добавляется
GE-RCV1 не заменяет встроенный приёмник привода — он работает параллельно, не вмешиваясь в его работу. Вы можете пользоваться и родным пультом через штатный приёмник, и пультом ФУРНИТЕХ через GE-RCV1 одновременно. Удобно для замены утерянных пультов или при добавлении нового пользователя с другим пультом.
Важно: только пульты 433.92 МГц со статическим кодом
GE-RCV1 работает исключительно на частоте 433.92 МГц со статическим кодом. Пульты других частот (868 МГц и т.д.) и пульты со статическим кодом не поддерживаются. Совместимый пульт — ФУРНИТЕХ RT-4 (4-канальный брелок). Если вам нужна совместимость с пультами разных частот от 300 до 868 МГц — смотрите универсальный приёмник ниже.
433.92 МГцЧастота
СтатическийТип кода
500 пультовПамять
12–24 ВПитание AC/DC
4 выходаКаналы управления
78×44×25Размеры, мм
Описание

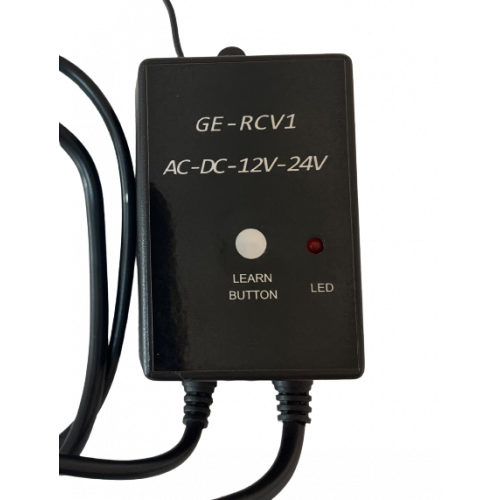

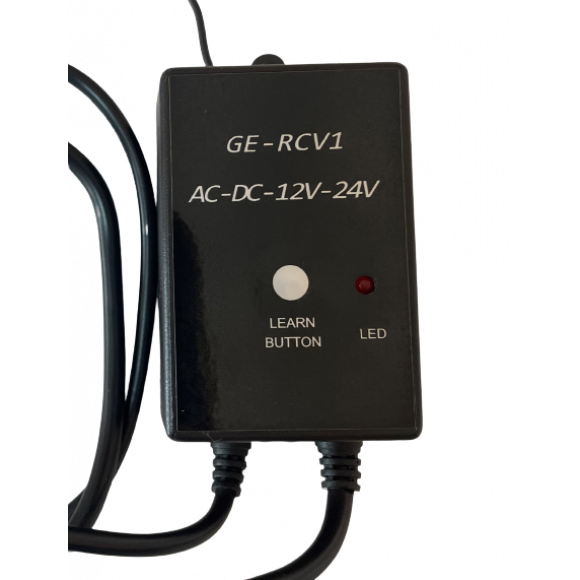

Корпус приёмника GE-RCV1
Компактный корпус 78×44×25 мм, степень защиты IP40. Устанавливается в помещении или защищённом боксе на расстоянии не более 5 м от блока управления привода. На корпусе: кнопка LEARN BUTTON для программирования пультов и светодиод LED для индикации статуса.
Схема подключения
Питание подключается от блока управления: 12–24 В AC или DC. Выходы реле (4 канала) подключаются к контактам внешнего управления блоков управления приводов. При нажатии кнопки пульта реле кратковременно замыкает контакт управления на минус — привод срабатывает идентично нажатию родного пульта.
Когда нужен внешний приёмник GE-RCV1
Утеряны или сломаны родные пульты
Привод работает, встроенный приёмник жив, но родных пультов нет. GE-RCV1 добавляет управление через новые пульты ФУРНИТЕХ без замены встроенного приёмника.
Сломан встроенный приёмник привода
Встроенный приёмник вышел из строя. GE-RCV1 берёт управление на себя, подключившись к контакту внешнего управления — привод продолжает работать.
Несколько ворот разных брендов
Откатные ворота — Doorhan, шлагбаум — CAME, секционные — Nice. Один пульт RT-4 с 4 кнопками управляет всеми через три GE-RCV1.
Редкий или старый привод
Привод привезён из-за рубежа 10–15 лет назад, родные пульты не найти. GE-RCV1 подключается к контакту Open/Push и восстанавливает дистанционное управление.
Резервная кнопка внутри двора
К выходу GE-RCV1 можно подключить обычную кнопку звонка — для открытия ворот охраной или гостем изнутри, без пульта.
Маркировка проводов и клемм
+ (красный)Плюс питания 12–24В AC/DC
– (белый)Минус питания (COM общий)
Кнопка 1 (белый)Выход канала 1 реле
Кнопка 2 (жёлтый)Выход канала 2 реле
Кнопка 3 (красный)Выход канала 3 реле
Кнопка 4 (синий)Выход канала 4 реле
COM (чёрный)Общий контакт реле
Программирование пульта
| 1 | Кратковременно нажать кнопку LEARN BUTTON на приёмнике — загорается индикатор LED. |
| 2 | Нажать и отпустить кнопку 1 пульта RT-4 — индикатор LED погаснет. |
| 3 | Повторно нажать и отпустить кнопку 1 пульта — индикатор LED несколько раз мигнет и погаснет. Пульт запрограммирован. |
| 4 | Для добавления следующего пульта — повторить шаги 1–3 для каждого пульта. Максимум 500 пультов в памяти. |
Удаление всех пультов: нажать и удерживать LEARN BUTTON — LED будет мигать 8 секунд и погаснет. Все пульты удалены из памяти.
Требования к кабелям
| Цепь | Тип кабеля |
|---|
| Кабель питания | 2 × 0.5 мм² |
| Кабель управления (выходы реле) | 5 × 0.5 мм² |
Нужны пульты других частот или других брендов?
Универсальный приёмник ФУРНИТЕХ SM18DP — диапазон 300–868 МГц
Если у вас есть пульты на частотах, отличных от 433.92 МГц, или пульты разных брендов с разной кодировкой — GE-RCV1 не подойдёт. Рассмотрите универсальный приёмник ФУРНИТЕХ SM18DP, работающий в широком диапазоне частот 300–868 МГц. Он обеспечивает совместимость с большинством пультов дистанционного управления любых производителей.
Смотреть ФУРНИТЕХ SM18DP →
Технические характеристики
| Производитель | ФУРНИТЕХ (FURNITEH) / R-Tech |
| Модель / артикул | GE-RCV1 / RT-GE-RCV1 |
| Тип | Внешний радиоприёмник для ворот и шлагбаумов |
| Рабочая частота | 433.92 МГц |
| Тип кода | Статический |
| Совместимый пульт | ФУРНИТЕХ RT-4 (4-канальный брелок) |
| Память пультов | 500 шт. |
| Количество каналов (выходов) | 4 |
| Напряжение питания | 12–24 В AC/DC |
| Ток потребления | 18 мА |
| Максимальная нагрузка на реле | 1А, 24В DC |
| Степень защиты корпуса | IP40 |
| Диапазон рабочих температур | −20...+50 °С |
| Габаритные размеры | 78×44×25 мм |
| Расстояние монтажа от привода | Не более 5 м |
| Кабель питания | 2 × 0.5 мм² |
| Кабель управления | 5 × 0.5 мм² |
| Дальность действия | Не менее 30 м |
Преимущества ФУРНИТЕХ GE-RCV1
- Один пульт для нескольких систем разных брендов — 4-кнопочный пульт RT-4 через несколько GE-RCV1 управляет откатными воротами, шлагбаумом, секционными воротами и калиткой одновременно.
- Параллельная работа с родным приёмником — не требует замены или отключения штатного приёмника привода: оба работают независимо и не мешают друг другу.
- Восстановление управления без замены привода — утерянные пульты, сломанный встроенный приёмник, редкий зарубежный привод — GE-RCV1 решает любую из этих проблем без замены блока управления.
- 500 пультов в памяти — для объектов с большим числом пользователей: предприятия, парковки, коттеджные посёлки.
- 4 независимых канала — каждая кнопка пульта управляет отдельным устройством через свой выход реле.
- Питание от блока управления — берёт питание 12–24 В прямо с платы управления привода, не нужен отдельный блок питания.
- Резервная кнопка внутри двора — к выходу реле можно подключить обычную кнопку звонка для ручного открытия ворот без пульта.
- Простое подключение и программирование — подключение двумя проводами питания и контакт управления; запись пульта — три нажатия кнопки LEARN BUTTON.
