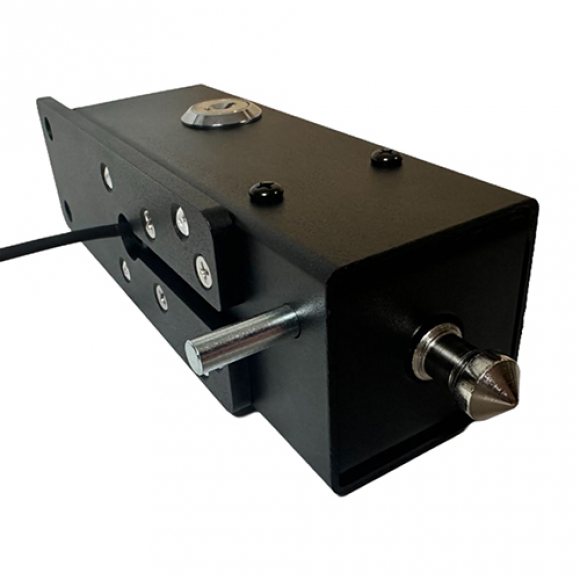

Электрозамок FURNITEH DSC-02 — вертикальный электромеханический замок для распашных ворот с фиксацией штока в приямке. При закрытии ворот шток опускается вертикально вниз в бетонный приямок или гильзу в полу/грунте, надёжно удерживая прижимную створку. Питание DC 24V, рабочий ток 1.78А, открытие импульсом 3 секунды. Подключается через блок управления установленной автоматики. Рабочая температура от −35 до +80 °С, габариты корпуса 168×50×55 мм.
Принцип работы: шток уходит вертикально в приямок
При закрытии ворот пружинный контактный штифт касается противоударного стопора и шток опускается в центральное отверстие приямка — прижимная створка заперта. При подаче импульса DC 24V шток поднимается и ворота открываются. Максимальное время непрерывной подачи напряжения — 3 секунды.
4 сценария установки: любые распашные ворота
Двойные ворота, открытие внутрь — левая или правая сторона.
Двойные ворота, открытие наружу — левая или правая сторона.
Одиночные ворота, открытие внутрь — левая или правая сторона.
Одиночные ворота, открытие наружу — левая или правая сторона.
DSC-02 vs DS-02 — в чём разница?
DSC-02 (этот товар) — вертикальный замок, шток фиксирует створку в приямке в полу или грунте. Требует подготовки приямка при монтаже.
DS-02 — накладной замок, шток фиксирует створку между полотнами ворот. Приямок не нужен.
Оба питаются от 12 или 24V DC и подключаются через блок управления автоматики.
DC 24VПитание
1.78 АРабочий ток
3 сек.Импульс открытия
16 ммДиаметр штока
-35...+80 °СТемпература
168×50×55Размеры, мм

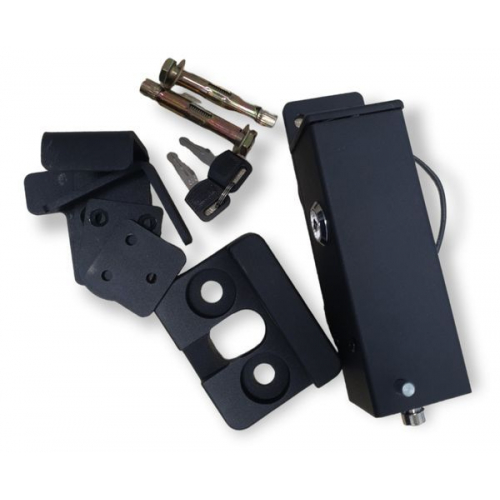

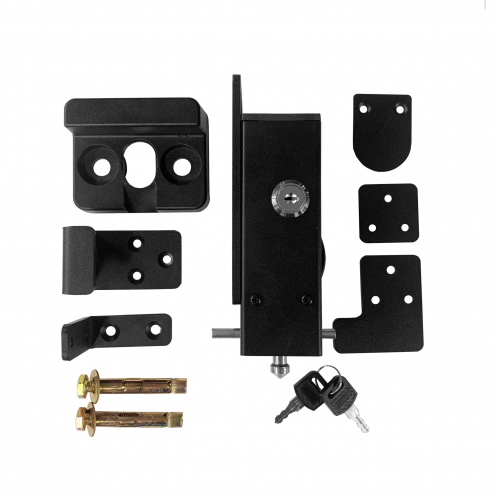

Комплектация
Корпус замка (1)

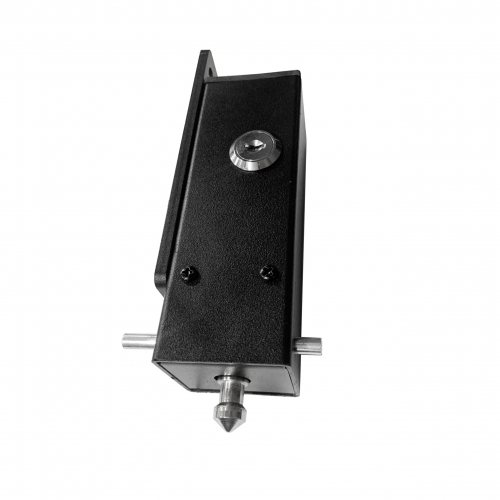

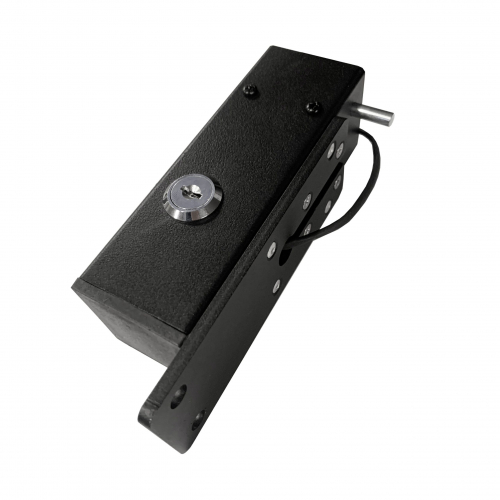

Накладной корпус из углеродистой стали, чёрный цвет. Внутри — электромагнитная катушка с пружинным штоком диаметром 16 мм. Крепится к прижимной створке ворот изнутри через 4 монтажных отверстия. Шток направлен вертикально вниз — в приямок при закрытии ворот.

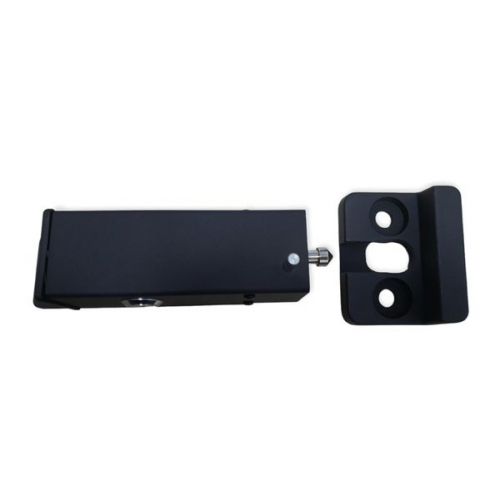

Противоударный стопор (2) и анкерные болты (3)
Стопор монтируется в приямке или на полу и принимает шток замка при закрытии. Гасит ударную нагрузку и направляет шток в центральное отверстие. Крепится анкерными болтами. Центр отверстия стопора выравнивается строго по оси штока.
Крепёжный кронштейн (4) и вспомогательные стопоры (5, 6, 8)
Фиксирующий кронштейн обеспечивает жёсткое крепление корпуса замка к раме или полотну. Три типа вспомогательных стопоров ворот применяются в зависимости от сценария: двойные или одиночные ворота, открытие внутрь или наружу.
Подушка замка (7)
Демпфирующий элемент, смягчающий удар при закрытии ворот. Снижает вибрацию и шум, продлевает ресурс механизма замка и полотна ворот при интенсивной эксплуатации.
Технические характеристики
| Производитель | FURNITEH (ФУРНИТЕХ) |
| Модель | DSC-02 |
| Тип замка | Электромеханический вертикальный, накладной |
| Принцип фиксации | Шток опускается в приямок в полу/грунте |
| Материал корпуса | Углеродистая сталь, чёрный цвет |
| Рабочее напряжение | DC 24V (постоянный ток) |
| Рабочий ток | 1.78 А |
| Импульс открывания | 3 секунды (макс. непрерывно — 3 сек.) |
| Режим работы | Импульс для открытия |
| Диаметр штока | 16 мм |
| Рабочая температура | −35...+80 °С |
| Габариты корпуса | 168×50×55 мм |
| Тип монтажа | Накладной на прижимную створку |
| Подключение | Через блок управления автоматики ворот |
| Тип ворот | Распашные: двойные и одиночные, открытие внутрь и наружу |
Преимущества FURNITEH DSC-02
- Вертикальная фиксация в приямке — шток надёжно запирает прижимную створку снизу; боковые нагрузки (ветер, попытка силового вскрытия) воспринимаются всем сечением штока диаметром 16 мм.
- 4 сценария установки — один замок закрывает все типовые конфигурации распашных ворот: двойные и одиночные, открытие внутрь и наружу, левая и правая сторона.
- Интеграция с блоком управления автоматики — подключается к выходу любого блока управления приводом распашных ворот: Doorhan, Alutech, CAME, Nice, FAAC, ФУРНИТЕХ.
- Широкий температурный диапазон −35...+80 °С — работает в суровом российском климате без отказов при морозах и летнем перегреве корпуса на солнце.
- Противоударный стопор в комплекте — гасит ударную нагрузку при быстром закрытии ворот, защищает шток от деформации и продлевает ресурс замка.
- Накладной монтаж без сварки — крепится к полотну или раме ворот через 4 монтажных отверстия; не требует фрезеровки профиля.
- Углеродистая сталь, чёрный цвет — корпус не выделяется на тёмном фоне металлического полотна ворот.
