Комплект автоматики для распашных ворот CAME ATI5000A combo KIT — базовое решение для двустворчатых распашных ворот весом до 1000 кг и шириной до 5 метров. Два линейных самоблокирующихся привода A5000A (230В), отдельный блок управления ZF1N, встраиваемый радиоприёмник AF43S и пульт-брелок TOP44FGN. Фотоэлементы и лампа не включены — только необходимое для работы: приводы, управление и радиоканал. Стальной крепёж с повышенным люфтом петель для широких ворот. Гарантия 3 года.
Вес: до 1000 кг
Ширина: до 5 м
Интенсивность: 50%
Питание: 230 В
С: до 120 мм
Пульт в комплекте
IP44
Гарантия: 3 года
До 1000 кг и до 5 м — старший линейный привод серии ATI 230В
A5000A — флагман линейки ATI. Ход штока 500 мм (против 300 мм у A3000A) обеспечивает работу со створками до 5 метров. Монтажное расстояние С до 120 мм — вдвое больше, чем у A3000A (60 мм). Стальной крепёж с повышенным люфтом петель компенсирует геометрические погрешности широких ворот с небольшим разбегом в петлях.
Базовая комплектация — без фотоэлементов и без сигнальной лампы
ATI5000A combo KIT содержит только приводы, блок управления, радиоприёмник и один пульт. Фотоэлементы и лампа не входят — подбираются и заказываются отдельно под конкретный объект. Если нужен комплект «всё включено» с фотоэлементами и пультом с динамическим кодом — смотрите расширенную версию ATI5000A RC combo KIT ниже.
Вес и ширина — обратно пропорциональные ограничения
1000 кг и 5 м — предельные значения для разных ситуаций, не для одной створки. При ширине 2 м — вес до 1000 кг; при ширине 5 м — вес значительно меньше. При ширине от 2,5 м производитель рекомендует электрозамок. Замок в комплект не входит.
A5000A — без замедления и без реверса. Для активных объектов — смотрите ATI 5024N
ATI 5000 — классический привод с механическими концевиками: ворота останавливаются на полной скорости. Нет токовой защиты ESM и нет резервного питания. Подходит для частного дома с умеренной нагрузкой. Для объектов с высоким трафиком или требованием резервного питания — серия ATI 5024N (24В, 100%, ESM, LB180).
Нужна более полная версия? → ATI5000A RC combo KIT
ATI5000A RC combo KIT — расширенный комплект на тех же приводах A5000A, но с дополнительным содержимым:
+ Пульт с динамическим кодом (TOP44RGR)
+ Фотоэлементы DIR10
CAME ATI5000A RC combo KIT — с фото и динамическим кодом →

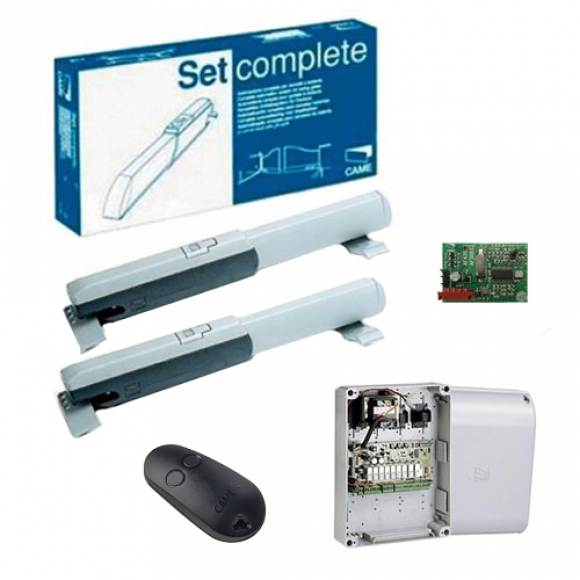

Состав комплекта ATI5000A combo KIT
| Позиция | Описание | Кол-во |
|---|---|---|
| 001A5000A | Привод 230В линейный, самоблокирующийся. Ход штока 500 мм. С до 120 мм. Механические концевые выключатели. Стальной крепёж с повышенным люфтом петель. IP44. | 2 шт. |
| 002ZF1N | Блок управления для приводов 230В. Трансформатор 24В для периферии. Автозакрывание, задержка второй створки, самодиагностика. Подключение фотоэлементов и лампы (не входят в комплект). | 1 шт. |
| 001AF43S | Плата-радиоприёмник 433,92 МГц, монтируется в блок ZF1N | 1 шт. |
| ТОР44FGN | Брелок-передатчик 4-канальный, 433,92 МГц, с фиксированным кодом | 1 шт. |
| Монтажный набор | Стальные монтажные пластины и кронштейны с повышенным люфтом петель, болты, гайки, ключи разблокировки, инструкция на русском языке. | компл. |
ATI5000A combo KIT и ATI5000A RC combo KIT — что выбрать
| Позиция | combo KIT (эта модель) |
RC combo KIT (расширенный) |
|---|---|---|
| 2 × привод A5000A | ✔ | ✔ |
| Блок управления ZF1N | ✔ | ✔ |
| Радиоприёмник AF43S | ✔ | ✔ |
| Пульт | TOP44FGN (фикс. код) |
TOP44RBN (дин. код) |
| Фотоэлементы DIR10 | ✗ нет | ✔ есть |
Когда брать combo KIT: если фотоэлементы на объекте уже есть, или планируете установить другую модель (DIR20, DIR30 и т.д.), или пульт не нужен. Берёте только нужное.
Когда брать RC combo KIT: если хотите получить полный комплект без доборки аксессуаров — фото и пульт с защищённым кодом уже внутри.
Когда брать RC combo KIT: если хотите получить полный комплект без доборки аксессуаров — фото и пульт с защищённым кодом уже внутри.
Технические характеристики привода CAME A5000A
| Параметр | Значение |
|---|---|
| Тип привода | Линейный, самоблокирующийся |
| Питание мотора | 230 В AC |
| Максимальный вес | 1000 кг (обратно пропорц. ширине) |
| Максимальная ширина | 5 м |
| Интенсивность | 50% |
| Мощность / ток | 150 Вт, 1,2 А |
| Время открытия 90° | 32 сек |
| Ход штока | 500 мм |
| Монт. расстояние С (max) | 120 мм |
| Редуктор | Планетарный + червячная передача, бронзовая втулка, масляная ванна |
| Степень защиты | IP44 |
| Диапазон температур | -20°C ... +55°C (реально до -30°C) |
| Габариты | 993 × 88 × 126 мм |
| Крепёж | Сталь с повышенным люфтом петель |
Реальная эксплуатация: кому подходит ATI5000A combo KIT
Хорошо подходит для: монтажников и установщиков, которые докупают фотоэлементы и пульты под конкретный объект самостоятельно. Замена приводов и блока при апгрейде существующей системы без перекомплектации. Объектов, где фотоэлементы уже есть от предыдущей установки.
Пульт TOP44RBN (фиксированный код): код записывается один раз и не меняется. Для частного дома с одним хозяином — достаточно. Для объекта с несколькими пользователями лучше взять RC combo KIT с динамическим кодом.
Без фотоэлементов — не значит без безопасности: блок ZF1N поддерживает подключение до двух пар фотоэлементов (на въезд и выезд). Просто в базовом комплекте их нет. Добавьте DIR10 или DIR20 при монтаже.
Зимой: реально работает до -30°C. Механические концевики не замерзают. Пластичная литиевая смазка ходового винта раз в сезон обязательна.
Пульт TOP44RBN (фиксированный код): код записывается один раз и не меняется. Для частного дома с одним хозяином — достаточно. Для объекта с несколькими пользователями лучше взять RC combo KIT с динамическим кодом.
Без фотоэлементов — не значит без безопасности: блок ZF1N поддерживает подключение до двух пар фотоэлементов (на въезд и выезд). Просто в базовом комплекте их нет. Добавьте DIR10 или DIR20 при монтаже.
Зимой: реально работает до -30°C. Механические концевики не замерзают. Пластичная литиевая смазка ходового винта раз в сезон обязательна.
Альтернативы — когда рассмотреть другую модель
Нужна 100% интенсивность, замедление или резервное питание?
ATI 5024N — 24В, 100%, токовая защита ESM, регулируемая скорость, резервное питание LB180. Та же нагрузка 1000 кг / 5 м.
CAME ATI 5024N (арт. 1566) — 24В, 100%, ESM, резерв питания → Ворота широкие, но столбы с С больше 120 мм? ATS50DGM RC KIT — телескопический 24В, С до 200 мм, 100%, CAME Connect. Или ATS50AGS — то же самое на 230В.
CAME ATS50DGM RC KIT — телескопический, С до 200 мм → Ворота до 7 м или нужен энкодер при 230В? AXO 7 — до 1000 кг, до 7 м, энкодер с замедлением и реверсом, блок ZM3E.
CAME AXO 7 (арт. 1564) — до 7 м, энкодер, 230В → Нужен скрытый монтаж? FROG-A KIT — подземный, IP67, снаружи не виден.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
CAME ATI 5024N (арт. 1566) — 24В, 100%, ESM, резерв питания → Ворота широкие, но столбы с С больше 120 мм? ATS50DGM RC KIT — телескопический 24В, С до 200 мм, 100%, CAME Connect. Или ATS50AGS — то же самое на 230В.
CAME ATS50DGM RC KIT — телескопический, С до 200 мм → Ворота до 7 м или нужен энкодер при 230В? AXO 7 — до 1000 кг, до 7 м, энкодер с замедлением и реверсом, блок ZM3E.
CAME AXO 7 (арт. 1564) — до 7 м, энкодер, 230В → Нужен скрытый монтаж? FROG-A KIT — подземный, IP67, снаружи не виден.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают ATI5000A combo KIT
- Максимальные параметры серии ATI 230В: до 1000 кг и до 5 м.
- Базовая комплектация без лишнего — только приводы, блок и радиоканал. Доукомплектуйте именно тем, что нужно на конкретном объекте.
- Стальной крепёж с повышенным люфтом петель — работает с воротами, у которых есть небольшой разбег в петлях, без подгонки кронштейнов.
- С до 120 мм — вдвое больше, чем у A3000A, подходит для большинства бетонных и каменных столбов.
- Самоблокировка: ворота не откроются вручную без ключа разблокировки.
- Механические концевые выключатели — надёжная работа при любых морозах без отказов.
- Проверенная механика: планетарный редуктор + бронзовая втулка в масляной ванне, ресурс 10+ лет при правильной смазке.
- Реально работает до -30°C — подтверждено монтажниками в Сибири и на Урале.
- Официальные поставки CAME (Италия), гарантия 3 года, широкая сервисная сеть по России.
