Каркас «Свари Сам» из Т-профиля 2 мм — готовый набор металлических деталей для самостоятельного изготовления рамы откатных ворот размером 4300 × 2000 мм, рассчитанной на проём шириной от 3,5 до 4,3 м. В комплект входят только детали каркаса: Т-образные профили, профильные трубы и косынки — всё нарезано в размер и подготовлено к сварке. Направляющая, фурнитура, привод и зубчатая рейка не входят и выбираются отдельно. Толщина стенки Т-профиля 2 мм — каркас варится стандартным инвертором с электродом, полуавтомат не нужен.

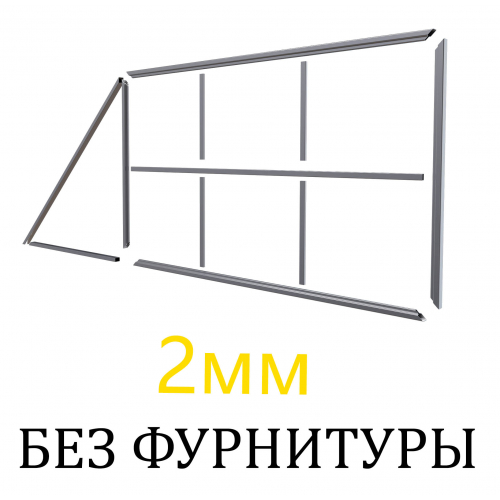

Состав каркаса «Свари Сам»
Горизонтальный и вертикальный Т-профиль 2 мм — по 2 шт.
Т-образное сечение формирует несущий периметр рамы без внутренних замкнутых полостей: влага не накапливается между слоями, ржавые подтёки по стыкам не появятся даже через 5–7 лет. Толщина стенки 2 мм уверенно проваривается инвертором с электродом — шов получается ровным без прожогов. Резы выполнены под 45° с заводской точностью, линии стыковки идеальные.
Профильная труба 40×20 мм — 5 шт.
Внутренние распорки из трубы 40×20 мм придают полотну жёсткость на изгиб и равномерно распределяют нагрузку от зашивки по периметру рамы. Прямоугольное сечение устойчиво к боковому ветровому давлению без существенного увеличения веса конструкции. Все трубы нарезаны в размер на производстве.
Профильная труба 60×40 мм под углом (косынка/противовес) — 2 шт.
Трубы увеличенного сечения 60×40 мм, запиленные под нужным углом, образуют консоль противовеса. Противовес балансирует выкатившееся полотно и снижает изгибающую нагрузку на роликовые каретки. Без противовеса каретки быстро изнашиваются неравномерно — даже при качественной фурнитуре.
Рекомендации по сборке и монтажу
Перед началом сварки разложите все детали на ровной горизонтальной поверхности и выставьте геометрию рамы по угольнику и уровню. Т-профиль 2 мм варится инвертором с электродом диаметром 2 мм при токе 50–70 А — начинайте с прихваток в углах, затем проваривайте швы полностью. Не перегревайте угловые стыки: дайте шву остыть между проходами, иначе профиль поведёт.
Роликовые опоры рекомендуется крепить не напрямую к швеллеру фундамента, а через регулировочные площадки на шпильках и гайках. Если фундамент просядет после зимы — опоры выставляются заново за 20 минут без переварки. При прямой приварке к швеллеру добиться точного выравнивания всех опор по одной линии значительно сложнее, а при отклонении ролики изнашиваются неравномерно. Регулировочные площадки в комплект не входят, приобретаются отдельно.
- Варится обычным инвертором с электродом — толщина 2 мм не требует полуавтомата FCAW: доступна любому, у кого есть стандартный сварочный аппарат.
- Т-профиль без замкнутых полостей — нет межтрубного пространства, нет конденсата, нет ржавых подтёков по стыкам через несколько сезонов.
- Меньше сварочных швов, чем у двухтрубной рамы — меньше зон потенциальной коррозии и меньше работы при подготовке к покраске.
- Все детали запилены под 45° с заводской точностью — не нужно размечать и резать болгаркой: добиться точного угла вручную крайне сложно.
- Совместим с любой фурнитурой — FURNITEH, Alutech, Ролтэк и другие бренды; направляющую выбираете под свой бюджет и нагрузку.
- Свобода выбора привода — устанавливаете автоматику сейчас или позже, любого бренда и мощности под конкретные ворота.
- Свобода выбора зашивки — профлист, поликарбонат, дерево, ковка — под любой стиль забора.
- Противовес в комплекте — трубы 60×40 мм под косынку предотвращают неравномерный износ роликовых кареток при выкате полотна.
- Минимальная цена входа — платите только за раму, докупаете остальное по мере необходимости или из имеющихся запасов.
